一、产品介绍:
行车式刮吸泥机广泛应用于平流式沉淀池的污泥刮、吸。本刮吸泥机结构紧凑,工作可靠,并配有自动控制和过载保护系统。轨道间距4米以下刮吸泥机采用中间集中驱动。间距6米以上时采用两端同步驱动。广泛适用于化工、工业废水处理和城镇污水处理,市政工程中的沉淀池排泥。
根据工艺要求和客户要求,有钢丝绳牵引式刮泥机,往复式刮泥机,往复式刮吸泥机,泵吸式刮吸泥机,虹吸式刮泥机等。
二、工作原理:
1、结构:行车刮吸泥机主要由桁车架、左右墚头、行走机构、吸泥泵、集泥器、排泥管等组成。
2、工作原理:摆线针轮减速机通过传动系统使吸泥机做前后移动,从而使污泥泵不断将沉淀池底部污泥吸出外排,从而达到泥水分离的目的。按其吸污方式不同,分为下列三种:

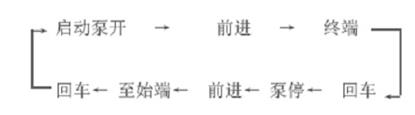

单程吸泥:桁车前进时吸泥,后退时污泥泵停止吸泥。

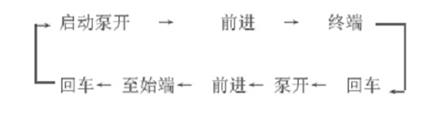

双程吸泥:桁车前进、后退时,污泥泵均处于工作状态。

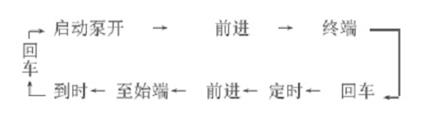

定时吸泥:用户根据实际情况,使吸泥机定时运行、定时吸泥。
三、设备优点:
1、设备处理量大,刮集污泥效果好,运行平稳,刮泥、刮浮渣能同时进行,节省能耗。
2、水下部分根据设计可采用不锈钢,耐腐蚀使用寿命长。
3、电气元件均采用户外型,更加安全可靠,操作简便,可直接就地或远程控制设备的运行;可随机控制和远程操作。
4、独特设计的吸泥口,采用变孔距,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;
5、将传动装置进行了优化改进,效率更高,外形趋美观,可按照用户要求配进口减速机或轴装式减速机。
6、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;
7、采用桁架结构,设备紧凑,占地面积少,操作维护方便。
四、参数选型
(池宽4-8m)
型号 |
B(m) |
A(mm) |
行走功率(KW) |
提板功率(KW) |
推荐池深H(m) |
基本尺寸(mm) |
轻轨Kg/m |
||
C |
D |
L |
|||||||
XHG-4 |
4 |
4300 |
0.25 |
≤0.55 |
3500 |
2000 |
1400 |
4568 |
15 |
XHG-5 |
5 |
5300 |
0.25 |
≤0.55 |
5568 |
||||
XHG-6 |
6 |
6300 |
0.37 |
≤0.75 |
6568 |
||||
XHG-7 |
7 |
7300 |
0.37 |
≤0.75 |
2400 |
1800 |
7500 |
||
XHG-8 |
8 |
8300 |
0.37 |
≤0.75 |
8500 |
(池宽10-20m)
型号 |
B(m) |
A(mm) |
行走功率(KW) |
提板功率(KW) |
行走速度(m/min) |
提升速度(m/min) |
推荐池深H(m) |
轻轨Kg/m |
XHG-10 |
10 |
10.3 |
0.25*2 |
≤1.5 |
≤1 |
≤3 |
3.5 |
15 |
XHG-12 |
12 |
12.3 |
0.25*2 |
≤1.5 |
≤1 |
≤3 |
15 |
|
XHG-15 |
15 |
15.3 |
0.37*2 |
≤2.2 |
≤1 |
≤3 |
15 |
|
XHG-20 |
20 |
20 |
0.37*2 |
≤3.0 |
≤1 |
≤3 |
22 |
